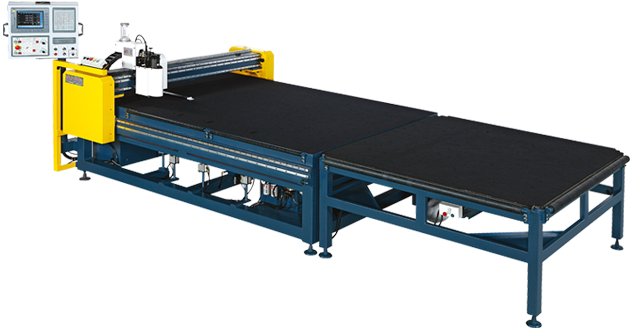

單台式異形玻璃切割機

Products

特點

　　本機採用CNC控制器，裝置日本三菱伺服馬達與精密齒排，人工將玻璃放至切割檯面上進行切割。設備佔地面積小並能同時作多樣變化切割，符合現今大量、少量、多樣、多變之需求，是玻璃業及玻璃經銷商最佳生財機器。
　　CNC控制器附有直線切割排版軟體，操作簡易，方便迅速修改尺寸，並可選擇中英文介面。由伍益開發之排版軟體，可迅速編輯各類異形切割圖檔，僅需繪製CAD圖檔。另可選配進口自動排版軟體，僅需輸入切割尺寸，電腦自動計算編輯切割程序。
　　CNC玻璃切割機可選配光纖尋邊系統，任何異形玻璃僅需啟動尋邊系統，就可直接在切割機上仿製切割圖檔，只要5分鐘即可，不必開模板，一年可省下可觀的模板費用並節省模版置放區域，變成無形的切割檔案永久存放。

機種	TC1-WI-9672	TC1-WI-7260
加工行程(mm)	2438*1828	1828*1524
切割檯面(mm)	3481*2221	2871*1917
X軸最高速度	160米/分鐘
Y軸最高速度	160米/分鐘
C軸最高速度	匹配X/Y軸速度
X軸伺服馬達	3.5KW 日本三菱伺服馬達
Y軸伺服馬達	1KW 日本三菱伺服馬達
C軸伺服馬達	400W 日本三菱伺服馬達
控制主機	CNC數控三軸控制器
可切割玻璃厚度	3mm~25mm
切割精度	±0.2mm

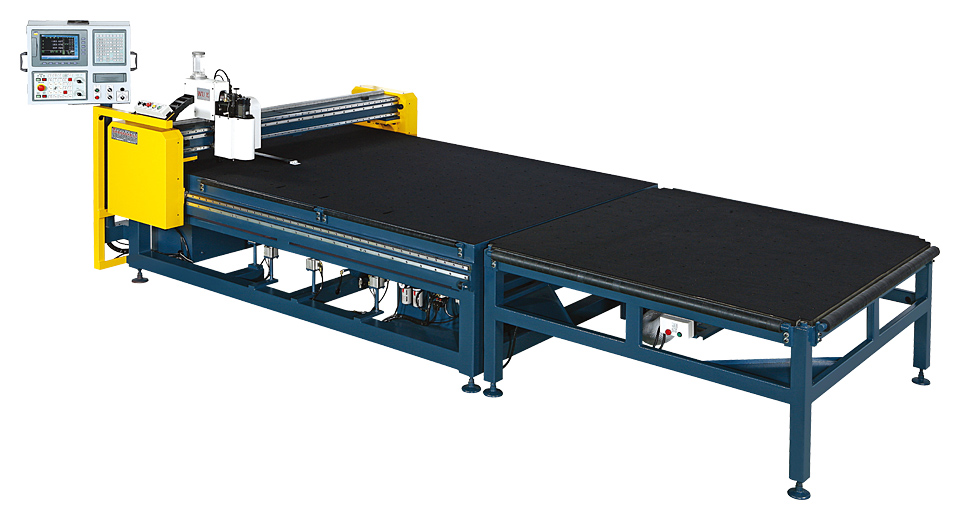

單台式異形玻璃切割機

切割刀座：採用精密氣壓控制，C軸控制旋轉角度，並有快速換刀設計。
供油方式：自動供油裝置，下刀出油，起刀則停止出油。
上片方式：由人工吊載玻璃。
切割方式：單鍵啟動自動切割。
控制系統：CNC切割主機，搭配外部排版電腦。
傳輸方式：網路連線或CF卡。
傳動系統：採用伺服馬達與精密齒排傳動。
排版軟體：WUE CAD/CAM 單片排版繪圖軟體 (標配)。
排版軟體：OPTIMA 進口自動排版軟體 (選配)。

剝片台

剝片台：搭配氣浮式剝片台，增加切割機產能(選配)。
輸送方式：自動氣浮系統，方便移載玻璃。
控制方式：按扭+腳踏開關。

廠務需求

電壓：3Ø 220V 50A/60HZ。
空壓：6KG/CM²。
