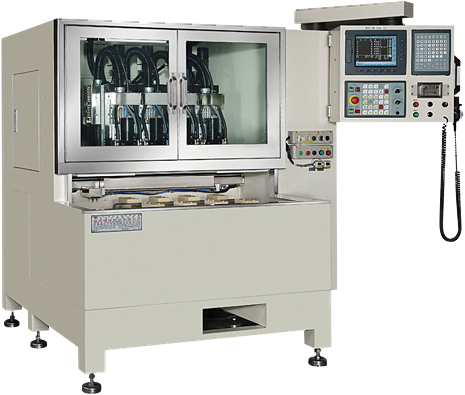

異形光學玻璃四軸磨邊機
Products
01
特點
本機採用CNC控制器，採日本三菱伺服馬達，搭配高精度滾珠導螺桿，人工或機械手臂將玻璃放置到加工區，設備佔地面積小並能同時作不同尺寸研磨及鑽孔，符合現今大量、多變之需求，目前於業界各大光電面板廠產線均已上線。
CNC控制器操作簡易，方便迅速補正外型及內孔尺寸，並可選擇中英文操作介面，
搭配正版伍益CAD/CAM軟體，可迅速編輯各類研磨及鑽孔圖檔，僅需繪製CAD圖檔
。

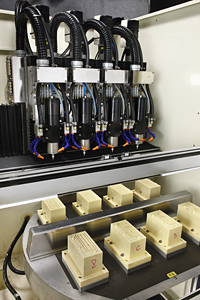

多軸式設計，同時間產能為一般機型的四倍，為固定產線上大量生產型客戶的最愛，本機使用精密旋轉盤將檯面區分為甲、乙區，甲區加工中同時乙區可做取放片，產能遠遠提升數倍
。
| 機種 | TH4-WI-12070 |
| 加工行程(mm) | X軸120mm*Y軸70mm*Z/C軸100mm |
| 加工檯面 | 依實際治具 |
| X軸最高速度 | 20米/分鐘 |
| Y軸最高速度 | 20米/分鐘 |
| 4軸最高速度 | 2米/分鐘 |
| X軸伺服馬達 | 1KW 日本三菱伺服馬達 |
| Y軸伺服馬達 | 1KW 日本三菱伺服馬達 |
| 4軸最高速度 | 400W 日本三菱伺服馬達*4 |
| 控制主機 | CNC六軸控制器 |
| 可磨/鑽玻璃厚度 | 依刀具設定 |
| X/Y/4軸定位精度 | ±0.01/0.01/0.008mm |
| X/Y/4軸重複定位精度 | ±0.008/0.008/0.005mm |
| 60000轉高速鑽孔軸 | ★ |
| 12000轉外型研磨軸 | 無 |
| CCD定位系統 | 不可選配 |
| 橫式自動換刀庫(8刀具) | ★ |
| 機台尺寸(cm) | |
| 裝箱尺寸(cm) | |
| 機台淨重(kg) |
02

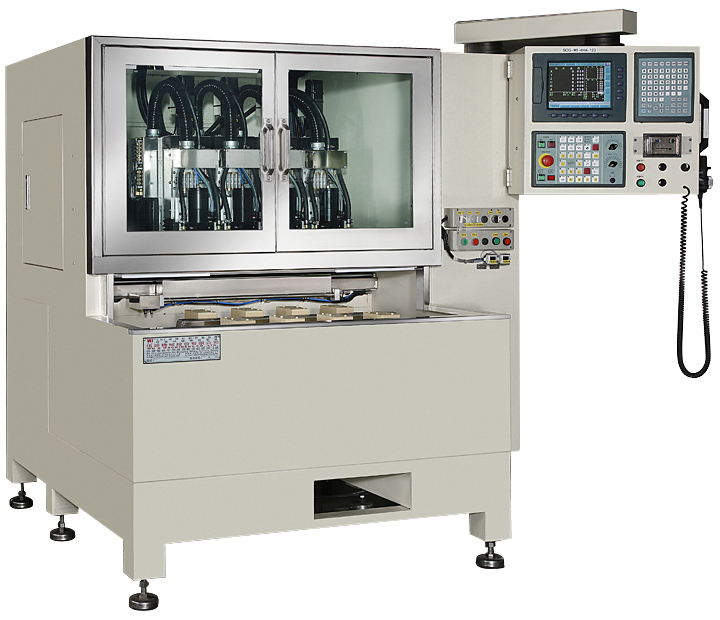

異形光學玻璃四軸磨邊機
- 上片方式：由人工或機械手臂放置玻璃 。
- 廢水處理：使用循環方式具備過濾系統。
- 研磨方式：單鍵啟動自動研磨。
- 控制系統：CNC切割主機。
- 傳輸方式：網路連線或CF卡。
- 傳動系統：採用伺服馬達與精密滾珠導螺桿傳動。
- 玻璃固定方式：真空系統。
- 主軸規格：內藏式主軸。
- 排版軟體：WUE CAD/CAM排版繪圖軟體。
03
廠務需求
- 電壓：3Ø 220V 50A/60HZ。
- 空壓：6KG/CM2。
